變壓器油色譜在線監測裝置運行時，采用差壓泵吸方式將變壓器油吸入到油樣采集單元中，通過內部油泵進行油樣循環，在真空環境以及磁力攪拌作用下實現油氣快速分離，通過冷阱技術除雜后，將故障特性氣體導入六通閥定量管。定量管中的混合故障氣體在載氣的推動下進入色譜柱，通過色譜柱對不同氣體具備不同的親和作用，將故障特性氣體依此分離。氣敏傳感器按出峰順序?qū)收咸匦詺怏w逐一進行檢測，并將故障氣體的濃度特性轉換成電信號。數據采集器中心CPU對電信號進行轉換處理、存儲。數據采集器嵌入式工控機通過RS485通訊模式獲取本機日常監測原始數據。嵌入式數據分析軟件對數據進行分析處理，分別計算出故障氣體各組份及總烴含量。再通過后臺主控計算機故障診斷專家系統對變壓器油色譜數據進行綜合分析診斷，實現變壓器故障的在線監測分析。同時數據采集器可就地輸出多路無源觸點式報警信號直接進入用戶自控系統。油中微水檢測系統通過專業的外置微水在線檢測裝置實現，并將檢測數據導入油色譜在線監測數據庫，實現變壓器運行狀態的綜合診斷。

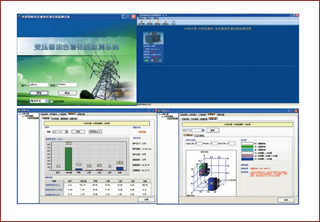

單臺數據采集器采集分析獲得的變壓器油運行狀態數據經局域網交換機上傳至系統后臺主控計算機。數據經系統專用綜合分析與故障診斷軟件處理，實現報表、數據趨勢分析、故障診斷與報警、TCP/IP、GPRS等方式數據遠程傳輸與控制等系統功能，并形成后臺主控計算機統一控制的網絡式油色譜在線監測裝置。
